铸造车间悬挂式电动翻转机
在铸造车间,对大型的工件尤其是造型起模后的大型砂箱,在生产过程中不可避免地要进行翻转,工件的传统翻转主要靠人工和天车配合完成,人工强度高、操作安全性差,由于翻转速度不宜控制,翻转的过程不平稳,容易损伤工件、损坏天车，并且容易造成事故。基于这一观点,昆峰重工研制了悬挂式电动翻转机来避免传统操作方式的弊端。

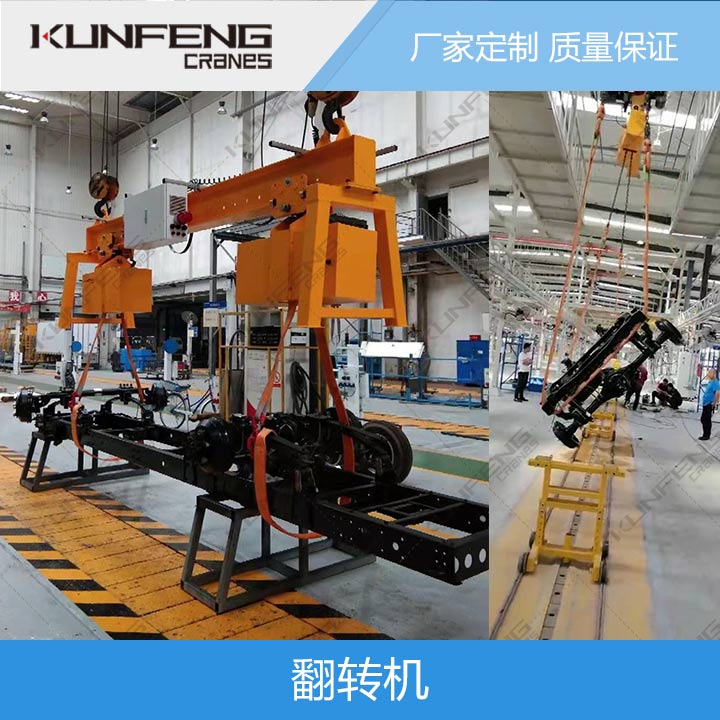

悬挂式电动翻转机设备外形结构图,翻转机主要由横梁、翻转机构、翻转吊具移动装置、重心调节装置等组成。横梁为焊接工字钢,翻转结构主要由高速比减速机、旋转轴、旋转摩擦轮(卡槽链轮)组成。翻转工件时将工件吊起,驱动旋转轮缓慢均匀转动,旋转轮通过摩擦或卡槽来驱动吊装带或环链,以工件的变化重心为翻转的中心线。旋转轮顺时针转动时,如图2悬挂式电动翻转机设备工作图所示,左边的吊装带(链条)逐渐缩短,右边的链条(吊装带)逐渐变长,工件逐渐翻转,整个翻转过程中工件平稳均匀,无冲击。
