AGV 智能搬运小车轮的结构组成与工作原理

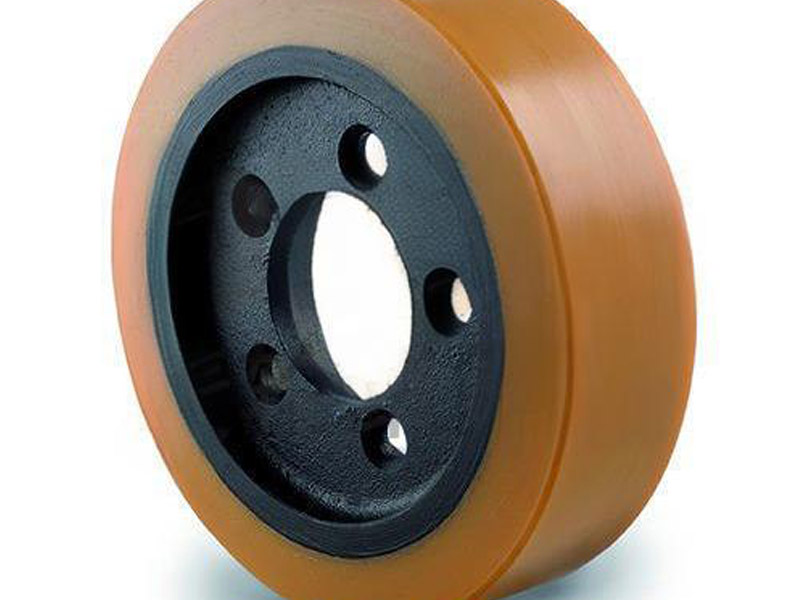

AGV 智能搬运小车轮是自动导引车的核心行走部件，采用金属轮芯 + 聚氨酯包胶的复合结构，具备高承载、耐磨、低噪音的特性，专为自动化物流与智能制造场景设计。

一、结构组成

1、金属轮芯：

材质： 通常采用高强度合金钢、航空铝材或不锈钢。

作用： 作为骨架支撑整个轮子，承受重载冲击，防止变形。在重载AGV中，轮芯经过有限元分析优化，厚度可达50mm以上。

连接方式： 中心通常有键槽或法兰盘，用于连接电机轴或轴承。

2、聚氨酯包胶层：

材质： 高性能聚氨酯，常见硬度范围为 Shore A 85°-98°（重载常用92A-98A）。

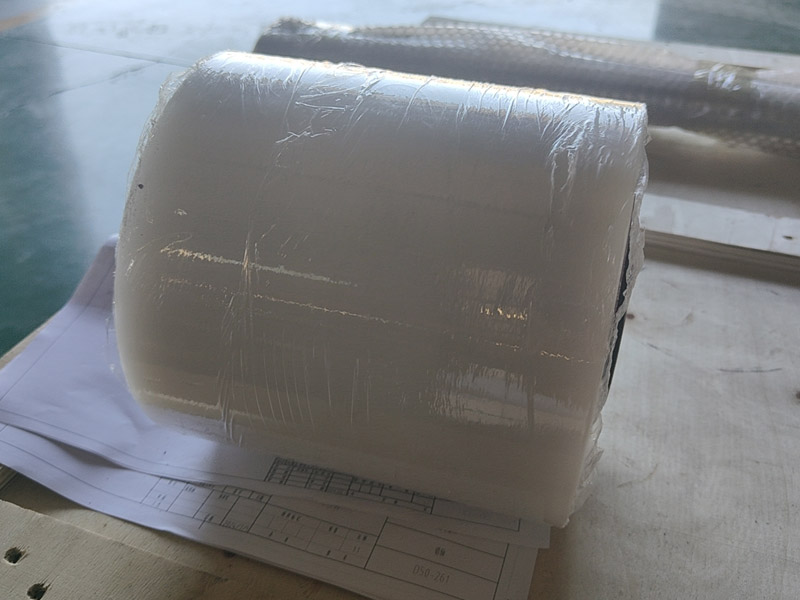

工艺： 通过高温硫化或高压注塑工艺牢固地包覆在金属轮芯上，确保不脱胶。

特性： 相比橡胶，聚氨酯具有更高的耐磨性（是橡胶的3-5倍）、抗撕裂性（可承受地面金属屑冲击）和耐油性。

花纹设计： 部分轮子表面设计有深沟槽或特殊花纹，以增强排渣能力，防止碎石卡死，并提高防滑性能。

二、工作原理

1、驱动机制

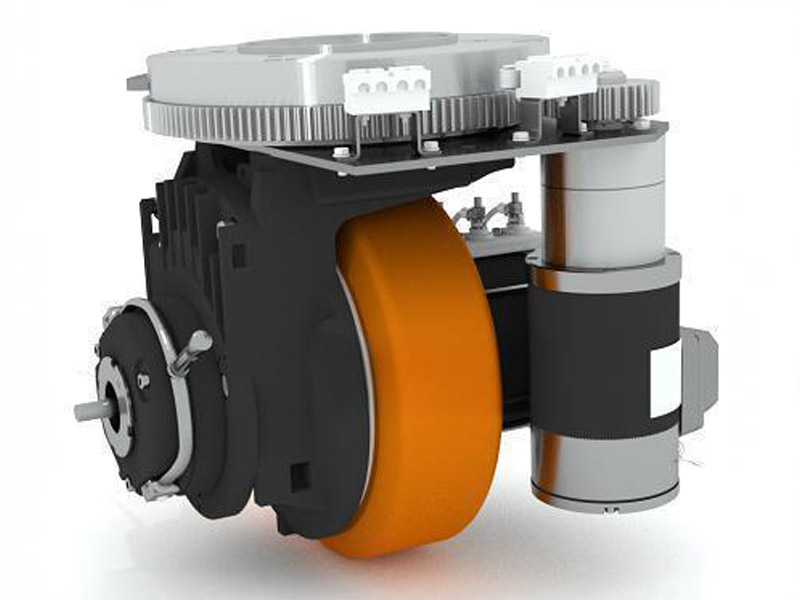

电机与减速器：驱动轮集成伺服电机与行星减速器，传动效率≥96%，提供高扭矩输出。

2、导向与定位

导向轮的轮缘与地面导引条（或磁轨、二维码）配合，约束AGV沿预设路径行驶。结合激光SLAM、视觉导航等技术，实现±2 mm级定位精度。

3、减震与稳定性

材料级减震：聚氨酯弹性模量适中，可吸收地面微小振动，降低货物损坏率。

结构级减震：采用四连杆浮动机构或铰链摆动设计，允许轮体在垂直方向浮动（±30 mm），适应地面起伏。

三、为什么选择聚氨酯？

保护地面： 硬度适中且弹性好，不会像尼龙轮那样划伤环氧地坪或高档瓷砖，适合洁净室和医院环境。

超长寿命： 耐磨性极佳，在高频次启停（如每日2000次以上）的物流场景下，使用寿命是普通橡胶轮的3倍以上。

低噪音： 运行平稳安静，适合人机协作环境。

高承载： “钢芯+聚氨酯”的复合结构能承受数吨甚至数十吨的动态载荷而不发生塑性变形。

环境适应性： 耐油、耐腐蚀，且在一定温度范围内（通常-20℃至+80℃）性能稳定。

总结

总之，AGV智能搬运聚氨酯轮通过材料科学与机械设计的深度融合，实现了高承载、精准导向、智能减震与长寿命运行，成为自动化物流系统中不可或缺的“动力双脚”。
