聚氨酯J型管中心夹具是专为海上风电、油气平台等海底电缆保护设计的装置。它采用高强度不锈钢与耐磨聚氨酯材料制成,具有优异的耐腐蚀性和机械性能。夹具采用哈弗式结构,便于安装拆卸,能紧密贴合J型管内壁,确保海底电缆在管内的中心定位,有效防止电缆摆动、摩擦及海生物附着。
一、主要应用
聚氨酯J型管中心夹具主要应用于海上风电I管、J管下端口海缆弯曲保护,能够确保海缆或海管在J型管内的中心定位,防止其在管内摆动,避免因长期与管壁摩擦碰撞而造成的损伤。同时,该夹具还能有效阻止海生物沿J型管内壁向上附着,从而避免腐蚀问题的发生。
二、结构特点
1、哈弗式结构:聚氨酯J型管中心夹具采用哈弗式结构,这种设计便于安装和拆卸,提高了工作效率。
2、锥形导向头:夹具前端设计有锥形导向头,便于施工穿进J管,减少了安装难度。
3、弹性缓冲圈:夹具内设计有弹性缓冲圈,能够实现与J型管内壁的紧密接触,确保夹具的稳定性和可靠性。
4、聚氨酯内衬:夹具内表面衬有聚氨酯垫,并设计有特殊结构,提高了与海缆之间的摩擦系数和加紧吻合度,进一步增强了夹具的保护效果。

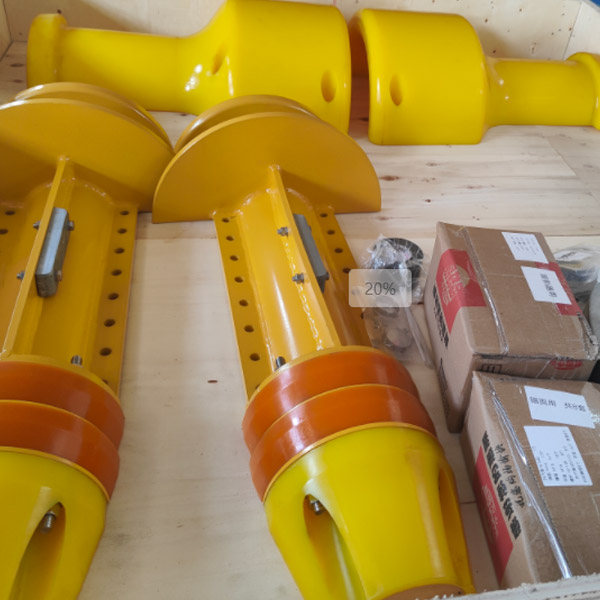

J型管中心夹具
三、材质与防腐
1、材质:聚氨酯J型管中心夹具主体采用316L不锈钢制成,这种材质具有优异的耐腐蚀性和机械性能,能够满足海洋环境的严苛要求。
2、防腐设计:夹具按照海洋最严苛腐蚀等级C5-M进行防腐设计,同时采用喷涂和阳极保护双重保护措施,确保夹具的使用寿命不少于28年。
四、性能参数
聚氨酯J型管中心夹具与海缆、海管之间的摩擦力不小于3吨,能够满足各种恶劣海底环境下的使用需求。同时,夹具的密封性能良好,能够有效防止海水和其他腐蚀性物质进入J型管内部,保护海缆或海管免受腐蚀损害。
五、安装与维护
1、安装:聚氨酯J型管中心夹具的安装过程相对简单,通常采用机械连接或配合J管中心夹具使用。在安装过程中,需要确保夹具与J型管内壁的紧密接触,并检查夹具的稳定性和可靠性。
2、维护:定期对聚氨酯J型管中心夹具进行检查和维护是确保其长期稳定运行的关键。在检查过程中,需要关注夹具的磨损情况、腐蚀情况以及密封性能等方面的问题,并及时进行修复或更换。
综上所述,聚氨酯J型管中心夹具具有结构简单、安装方便、耐腐蚀性强、性能稳定等优点,在海上油气平台、海上风电海底电缆以及海底管线等领域得到了广泛应用。
