油管弯曲限制器是石油和海洋工程中的核心防护设备，可控制油管的弯曲半径，避免屈曲、开裂等损坏情况发生。该设备采用聚氨酯等优质材料制成，适配多种规格的油管，适用于海底油气开发、海上风电场等场景，能保障管线长期稳定运行。
一、结构与设计特点
1、模块化互锁结构：通常由多个半环形或弧形元件（如聚氨酯模块、金属套筒）铰接而成，形成链状或半刚性结构。相邻元件通过卡槽、卡环或螺栓锁紧，在受力时机械锁定于设计半径，形成稳定支撑。
2、材料选择：以高耐腐蚀、耐磨、抗老化的聚氨酯弹性体为主，辅以耐海水腐蚀金属（如不锈钢）紧固件。聚氨酯材料具备低密度、高弹性、耐紫外线/臭氧特性，适应海洋环境。
3、设计参数：需考虑管缆外径、弯曲半径、锁定半径、载荷（弯矩/剪切强度）、温度范围（-40℃~120℃）、安装方式（如J型管配合、焊接固定）及疲劳寿命。
二、应用场景
1、海底电缆铺设：在 J 型管出口、电缆登陆点、平台连接口等位置，用于防止电缆因波浪、潮汐或拖拽等原因，因弯曲半径过小而损坏。
2、海上风电场：应用于动态电缆连接，如风力发电机与变电站之间的连接，保护电缆在动态立管或浮动连接部位的结构，防止疲劳损坏，确保长期稳定运行。

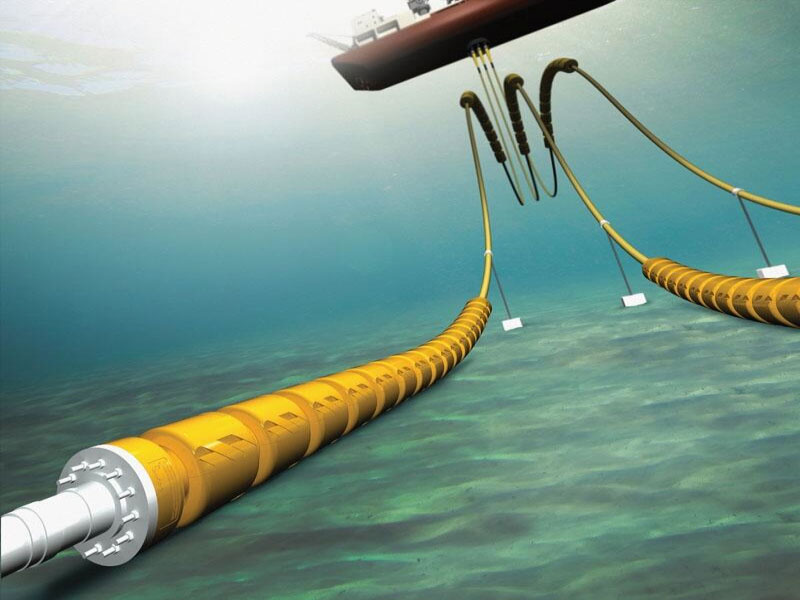

3、海底油气田开发：用于柔性立管、海底脐带缆和出油管线等，防止柔性管道因平台或浮体的运动而发生急剧弯曲，提高系统的可靠性。
三、选型要点
1、定制化设计：弯曲限制器通常需要根据保护的管缆型号和具体工程工况进行定制化设计。
2、关注关键参数：需明确载荷（弯矩、剪切力）、复合软管的外径和弯曲半径、覆盖长度及环境温度等设计输入条件。
3、注意附属要求：金属构件在海洋环境中需考虑阴极保护措施。
总的来说，"油管弯曲限制器"是保障油管等柔性管缆安全的关键设备。它通过巧妙的结构设计，在需要限制弯曲的部位提供刚性支撑，有效防止过度弯曲带来的损伤。
